Ultraschall-Schneiden
Produkte
Ultraschall-Schneiden
Eigenschaften
- Flexibel und universell einsetzbares Ultraschallschneiden
- Der Ultraschallkonverter verfügt über einen Handschalter, während des Betriebs sind Meldeleuchte und -ton aktiv.
- Ausgesprochen vielseitiger Einsatz für zahlreiche Materialien

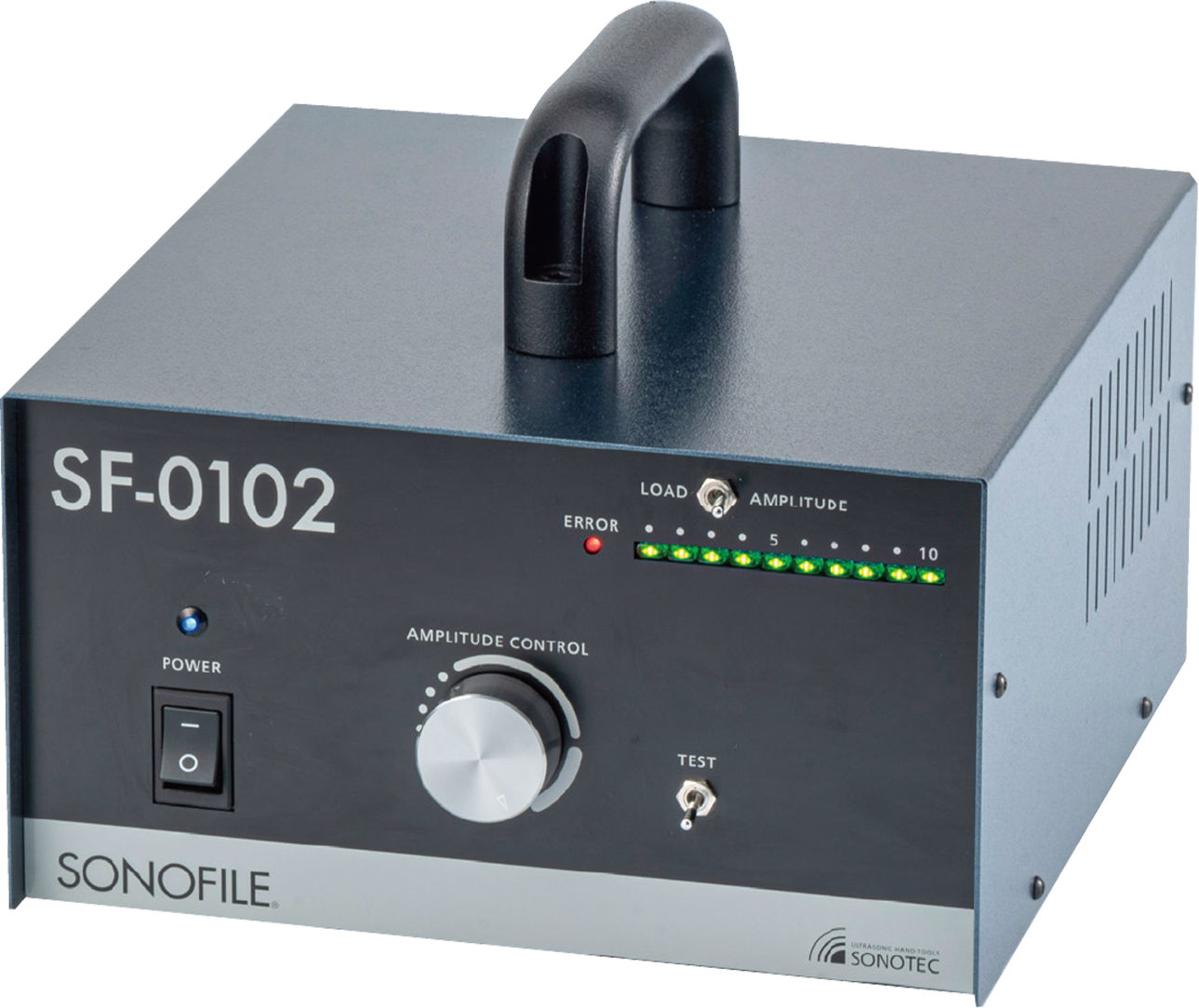

Bequem tragbar mit Griff und Ablagefach ist dieser Ultraschallschneider schnell am Platz und startbereit. Er eignet sich für eine Vielzahl von Anwendungen wie Carbon-Prepregs, Harz, Gummi und Gewebe. Aus Sicherheitsgründen ist der Ultraschallbetrieb mit Leuchten und Meldeton gestützt.
Verwendbare Materialien
- Carbon-Prepregs mit einer Dicke von bis zu 10 mm
- Thermoplaste
- Gummi
- Gewebe
HP-2200
- Carbon Prepreg
- Thermoplastische Kunststoffe
- Stoffgewebe
- Gummi 10t
Eigenschaften
- Die Ausgangseinstellung lässt sich stufenlos und kontinuierlich vom Mindest‑ bis zum Höchstwert vornehmen
- Die Konstant-Amplituden‑Schaltung sorgt stets für eine stabile Schwingungs‑Amplitude
- Eine Überlastschutz‑Schaltung ist integriert.
- Durch Installation des Lufteinlasses (SF‑3140) ist eine Zwangsluftkühlung möglich.

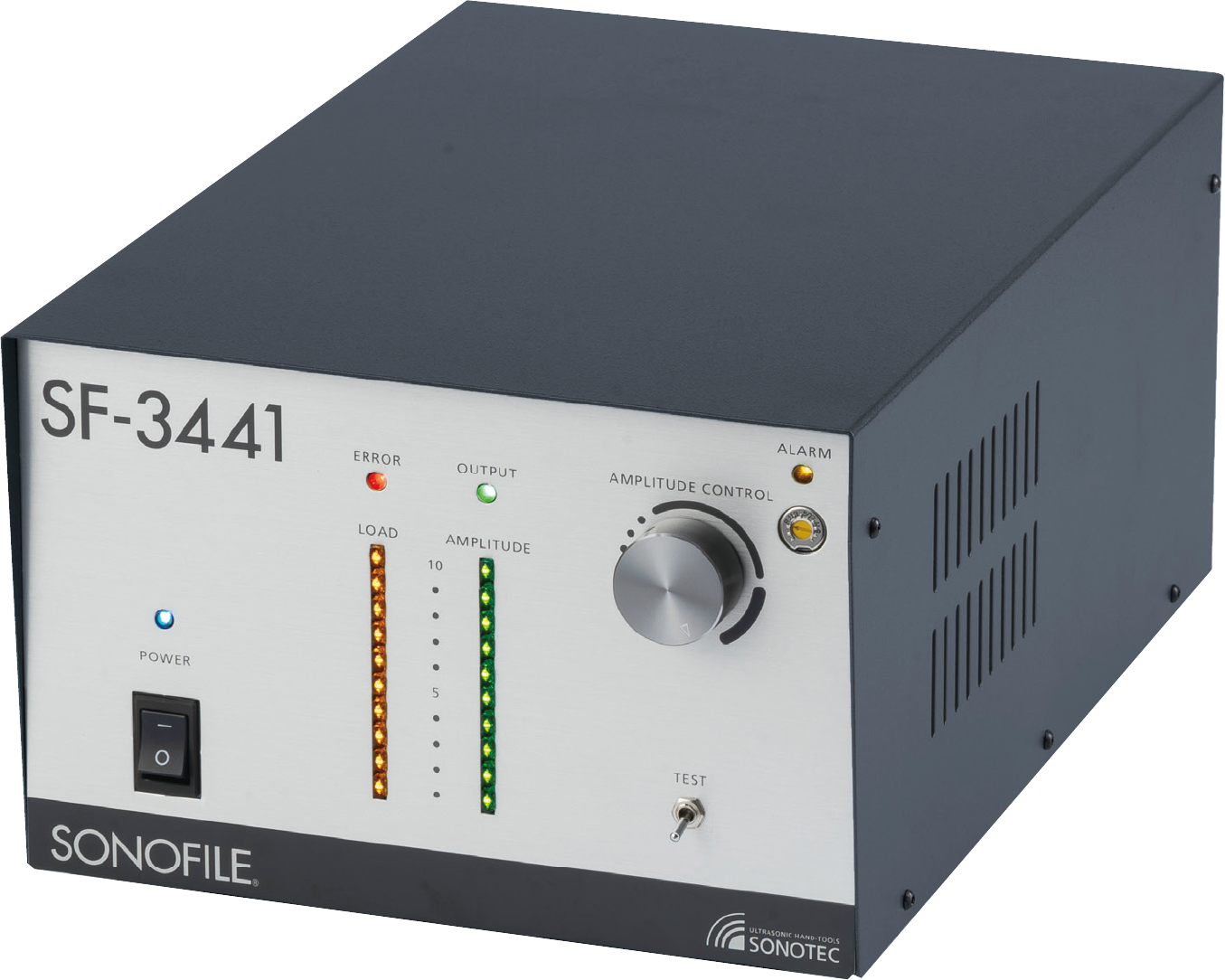

Dies ist ein Hochleistungs‑Ultraschallschneider mit einer Ausgangsleistung von 220 W. Das Werkzeug erzeugt Ultraschallschwingungen mit 22 kHz (22 000 Schwingungen pro Sekunde), wodurch der Schneidwiderstand drastisch verringert wird. So lassen sich unterschiedlichste Materialien noch schneller und sauberer bei geringerem Anpressdruck schneiden. Neu hinzugekommen ist eine Funktion zur permanenten Lastüberwachung während des Schneidens, die zusätzliche Sicherheit und Benutzerfreundlichkeit gewährleistet.
Verwendbare Materialien
- Kunststoffe (Platten, Folien, Laminate)
- Verschiedene Prepregs (Einzel‑ und Mehrlagenzuschnitt)
- Leder (echt und künstlich)
- Gummi (vulkanisierter und nicht‑vulkanisierter Latex)
- Gewebe und Vliesstoffe
- Papier und Karton
SF-3140
- Thermoplastische Kunststoffe
- Prepreg
- Verbundwerkstoffe
- Gummi 10t
SF-7400
- Thermoplastik
- Äußere Wände
Eigenschaften
- Schneidgerät mit maximaler Ausgangsleistung von 300 W
- Einfache Integration in automatisierte Produktionsabläufe
- Standardmodell für den Automatikbetrieb
Dieser vielseitig verwendbare Ultraschallgenerator besitzt sämtliche Vorrichtungen, um Signale mit automatischen Maschinen, Robotern, Plottern usw. auszutauschen. Dies gilt für die Funktionen EIN-/AUS, Notaus und Anpassung des Ausgangspegels.
Verwendbare Materialien
- Geeignet für zahlreiche Prepregs (Bor-, Kevlar-,Polyethylenfasern usw.)
- Gummi (vulkanisiertes und nicht-vulkanisiertes Latex, zu Platten gezogenes und Dichtmaterial, Rohre) sowie Leder (echtes und Kunstleder)
- Thermoplaste (Platten, Filme, laminiertes und Fußbodenmaterial)
- Gewebematerial, Faserverbundstoffe und Papier (speziell behandelt und beschichtet)
SF-8541RR
- Geschäumte Materialien
- Papier
- Zusammengesetzte Materialien
SF-8500RR
- Thermoplastik
- Prepreg
- Verbundwerkstoffe
- Gummi 10t
SF-3110
- Thermoplastik
- Gummi 10t
Eigenschaften
- Schneidgerät mit maximaler Ausgangsleistung von 500 W für höchste Ansprüche
- Karbidklingen und lange Klingen einsetzbar
- Einfache Integration in automatisierte Produktionsabläufe
Dieses Ultraschallgenerator mit 500W Leistung eignet sich hervorragend für schwierig zu bearbeitende und besonders harte Werkstoffe. Es lassen sich verschleißfeste Karbidklingen mit 1mm Dicke anbringen. Der Einsatz an Robotern und in automatisierten Produktionsabläufen ist problemlos möglich: Ein- u. Ausgangskanäle für Ein/AUS, Notaus, Wechsel des Ausgangspegels usw. liegen vor.
Verwendbare Materialien
- Geeignet für Carbon
- Zahlreiche Prepregs (Bor-, Kevlar-,Polyethylenfasern usw.)
- Gummi (vulkanisiertes und nicht-vulkanisiertes Latex, zu Platten gezogenes und Dichtmaterial, Rohre) sowie Leder (echtes und Kunstleder)
- Thermoplaste (Platten, Filme, laminiertes und Fußbodenmaterial)
- Gewebematerial, Faserverbundstoffe und Papier (speziell behandelt und beschichtet)
HP-2000
- Thermoplastik
- Prepreg
- Gummi 15t
HP-8701-C3
- Thermoplastik
- Carbon Prepreg
- Verbundwerkstoffe
- Gummi 20t
SF-8500RR
- Thermoplastik
- Prepreg
- Verbundwerkstoffe
- Gummi 10t
SF-3110
- Thermoplastik
- Gummi 10t
Ultraschallgenerator: Dieses Gerät wandelt die standard Netzspannung in eine Hochfrequenzspannung (Ultraschallfrequenz) um.
Hochfrequenz Kabel: Zuleitung vom Ultraschallgenerator zum Ultraschallkonverter (geschirmtes Koaxialkabel), Spezialkabel welches die Übertragung von Hochfrequenzspannung zulässt.
Ultraschallkonverter: nicht schwingender Teil des Werkzeuges, welcher über geeignete Prozesstechnik die elektrische Hochfrequenzspannung in eine Bewegung (Schwingung) umwandelt (eingesetzte Technik z.B. Piezo oder andere) bei dieser Schwingungserzeugung entsteht in der Regel Wärme daher muss ein Kühlluftanschluss an dieser Komponente vorhanden sein.
Sonotrode: schwingender Teil des Werkzeuges, (im Prinzip die Schwungmasse) dieses Element erlaubt durch seine spezifische Masse und Geometrie eine Schwingung im Ultraschallbereich. Angeregt wird diese Masse durch den Ultraschallkonverter. Diese Komponente definiert im wesentlichen die Amplitude der Schwingung.
